СИСТЕМА УПРАВЛЕНИЯ ДВИЖЕНИЕМ СУДОВ |

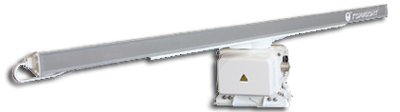

Предназначена для контроля акваторий, портовых сооружений. На базе береговой РЛС «Тарпон ХР», которая соответствует применимым требованиям к береговым РЛС, утверждённым приказом Минтранса России от 23.07.2015 г. №226, могут быть созданы системы управления движением судов (СУДС) всех категорий. Имеет действующее свидетельство об одобрении типа аппаратуры Минтранса России № 00805 от 9.06 2018г., № 00867 от 26.07.2019 г. Имеет все необходимые интерфейсы для одновременного подключения не менее 4 потребителей радиолокационной информации. Протокол управления БРЛС может быть адаптирован под конкретные требования заказчика для сопряжения с любыми типами соответствующей аппаратуры СУДС. Обеспечивает: – Круговой и секторный обзор и обнаружение надводных целей в условиях воздействия непреднамеренных помех; – Автоматический съем и выдачу данных потребителям радиолокационной информации (РЛИ); – Покадровое документирование радиолокационной и графической информации с последующим воспроизведением на экране; – Автоматический захват и автосопровождение не менее 200 надводных целей; – Вычисление параметров движения сопровождаемых целей; – Световую и звуковую сигнализацию о вхождении цели в запретные зоны, при сбросе цели с автосопровождения и появлении неисправности в аппаратуре; – Увеличение масштаба выбранного участка изображения с отдельной его индикацией на дополнительном поле экрана; – Прием и обработку сигналов АИС; – Оперативно включаемый фильтр несинхронных помех, подавляющий помехи от рядом работающих РЛС 3-сантиметрового диапазона на всех шкалах дальности; – Защиту от помех, создаваемых отражениями от морской поверхности и гидрометеоров: оперативно регулируемую временную регулировку усиления и дифференциатор; – Загрузку и последующее отображение электронных карт формата S-57, S-63. – Сопряжение с оптикоэлектронными системами: выдача целеуказания по даннымРЛС, отображение информации с оптикоэлектронной системы в специальной многофункциональной области экрана сервисного индикатора. Приемопередатчики (основной, резервный) Диапазон рабочих частот: - (9200-9500)МГц; - (8850 – 9000) МГц. Импульсная мощность: 25кВт Антенна Тип: волноводно-щелевая Поляризация излучения: горизонтальная или круговая Размер антенны (ширина диаграммы направленности в горизонтальной плоскости может варьироваться в зависимости от категории системы управления движением судов (СУДС): - 12 ft(0,6±0,06)° - вторая категория; - 18 ft(0,43 +0,03/-0,02)° - первая категория; - 21 ft(0,36±0,02)°- высшая категория. Скорость вращения: (16-24) об/мин при скорости ветра до 50 м/с БРЛС "Наяда-5МП" обеспечивает работу в составе береговых систем управления движением судов. Соответствует требованиям: Рекомендации МАМС V-128, Руководства МАМС№1111, Технико-эксплуатационным требованиям №МФ-02-22/848-70. Х-диапазон: 3см. Антенны 9 ft,12ft, 18ft. Мощность передатчика: 25 кВт. Разрешающая способность по направлению:0,6 °; 0,43°; 0,36°. Разрешающая способность по дальности: не более 18м. Шкалы дальности: до 96 миль. Краткие характеристики: - круговой или секторный радиолокационный обзор окружающего пространства; - дистанционное управление режимами работы аппаратуры станции; - дополнительное поле экрана для вывода вспомогательной информации: увеличенного изображения выбранного участка (линза), 3D визуализации радиолокационного изображения высокой четкости, вывода изображения со средств видеонаблюдения; - резервирование приемопередающих устройств; - авто-обнаружение и сигнализацию о нахождении целей в охранной зоне; - следы движения целей с регулированием временем их длительности; - автоматическое сопровождение не менее 250 целей с индикацией параметров движения; - наложение электронной карты в форматах S-57, S-63 на РЛИ; - внутренний накопитель для документирования данных; |
- постоянно включенную вобуляцию частоты повторения зондирующих импульсов (ЗИ) для защиты от помех вида "ложные цели", обусловленных явлением сверхфракции раодиоволн; - USB 2.0. интерфейс для подключения внешнего накопителя; - фильтрацию несинхронных помех от рядом работающих РЛС3-см диапазона на всех шкалах дальности; - защиту от помех, создаваемых отражениями от морской поверхности и гидрометеоров; - выдачу данных радиолокационной информации внешним потребителям; - автоматизированный контроль работоспособности аппаратуры станции при ее подготовке и процессе эксплуатации с выдачей данных внешним потребителям. Возможность использования в высоких широтах (Ice Navigator); Сопряжение с оптико-электронными системами. Температура эксплуатации (по прибору ПП) - от минус 40°С до плюс 55° С Устойчивость к конденсированным морским осадкам - (95 ± 3)% при температуре плюс (40 ± 2)° С Гарантийный срок: 36 месяцев. Срок службы 10 лет. Ресурс 50000 часов |
