МПК "Патриот–Окапи"

«Патриот-Окапи»- мобильный комплекс контроля за наземной (надводной) обстановкой, позволяющий вести обнаружение и распознавание неподвижных и движущихся целей на дальностях до 15 км.

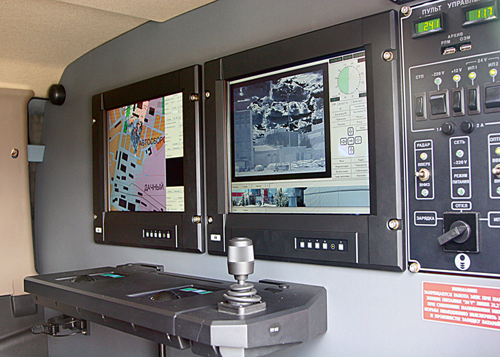

В комплекс входят радиолокационный и оптико-электронный модули, связанные единым алгоритмом управления, обработки, документирования, отображения и передачи информации.
Всесуточность и всепогодность комплекса обеспечивается сочетанием в радиоэлектронных датчиков, работающих в различных диапазонах длин волн: сантиметровом, ИК и видимом диапазонах спектра.
Состав комплекса:
Система навигации:
- Спутниковый навигационный GPS — приемник.
Система связи:
- УКВ радиостанция.
- Телефон спутниковой связи.

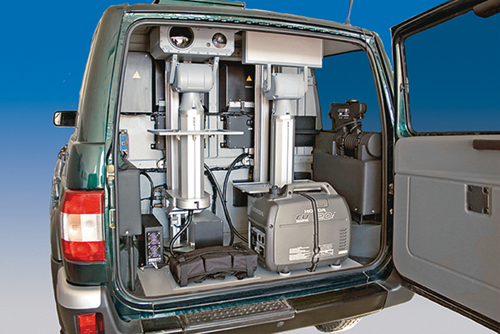

Система электропитания:
- Комплект аккумуляторов.
- Электростанция.
Радиолокационный модуль:
- Когерентная радиолокационная станция,работающая в диапазоне длини волн 3 см.
Оптико-электронный модуль:
- Тепловизор.
- Видеокамера.
Основные ТТХ комплекса:

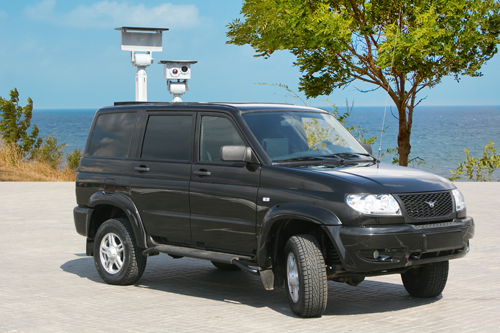

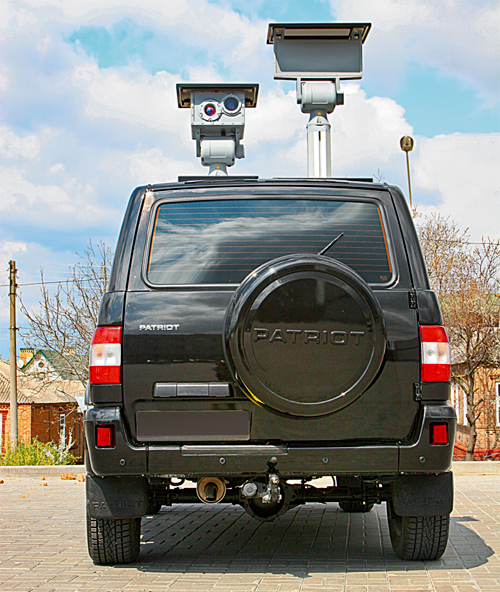

- Базовое шасси комплекса — автомобиль повышенной проходимости серии «УАЗ-Патриот».
- Общий вес аппаратуры комплекса на превышает 350 кг.
- Потребляемая мощность аппаратуры — около 900 Вт.
- Аппаратура комплекса по стойкости к внешним воздействиям соответствует требованиям группы 1.3 УХЛ ГОСТ РВ 20.39.304-98.
- Время непрерывной работы от комплекта аккумуляторов — не менее 8 часов.
- Ограничение по времени непрерывной работы при работе от сети нет.
Радиолокационный модуль (РЛМ)

Средняя мощность (Вт)

0,4

Дальность обнаружения целей с вероятностью не ниже

0,9:

Человек (км)

5

Автомобиль, катер, лодка (км)

8

Больше грузный автомобиль, БТР (км)

12

Приборная дальность

15

Погрешность измерения координат и параметров движения целей:

По азимуту (град)

не хуже 1,0

По дальности (на всех диапазонах дальности) (м)

не хуже 5

По скорости (км/ч)

не хуже 0,2

Скорость обзора пространства (град/сек.)

до 10


Оптико-электронный модуль (ОЭМ):

Тепловизор Proton XLR2

Поля зрения (град)

широкое

узкое

18,3х14,7

3,7х2,9

Распознавание (км)

человек

легковой автомобиль

3

4,5

Диапазон длин волн (мкм)

3,6...4,9

Видеокамера

Дальность распознавания в условиях нормальной атмосферы, км

человек

автомобиль

3

8

Максимальное увеличение (крат)

25

Минимальная рабочая освещенность (лк)

2,5

Количество пикселей

800000

Диапазон длин волн (мкм)

0,4...0,8
